如果你会运用PicoScope内置的数学函数功用，那就没有必要专门购买主电源分析仪你也能够用PicoScope来丈量电源，乃至核算功率因数。下面来解说一下是怎么做到的。

设备

我们即将丈量一个由市电供电的台扇的电源功率。挑选这个设备是因为它包括一个小的沟通电动机，因而可能有一个令人重视的电流波形和低功率因数。

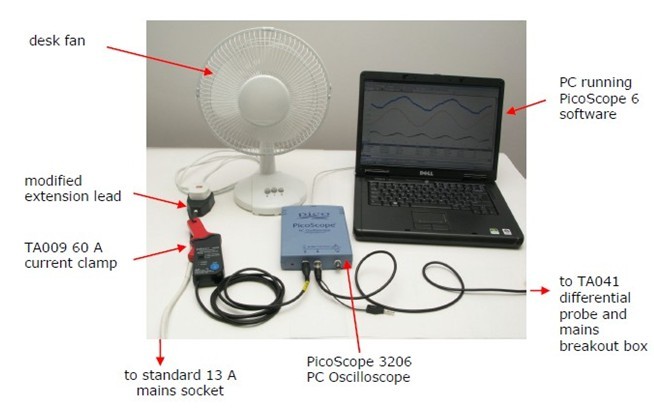

丈量设备如下：

*台扇，额定功率25W，而定电压220V-240V

* PicoScope 3206 PC示波器。我们能够运用在PicoScope系列中任何2通道或许4通道的PC示波器。

* 带PicoScope软件的笔记本电脑

* Pico TA009 60 A电流钳

* Pico TA041 700 V差分探头

* 改进型的13A扩展引线。这是不同于中性导线和的接地导线的有点导体，并构成了一个循环。该电线受热缩短管维护所以整个设备是可靠地两层绝缘。

* 电源接线盒。这使得差分探头的输入引线上4mm的插头安全地连接到电源上。

树立输入通道

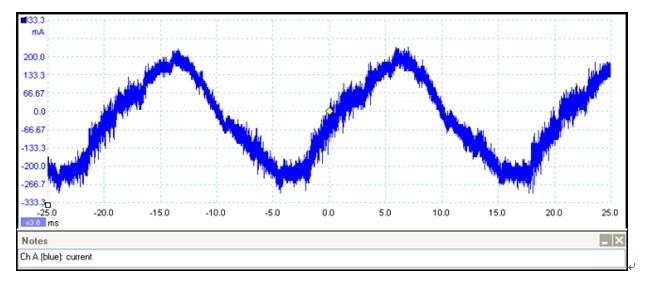

我们把电扇刺进改进的扩展引线插座上，然后再把引线刺进到电源中。然后我们翻开电流钳，按下“0”按钮和把它勾到伸长引线的火线圈。电流钳的BNC导线被连接到示波器的通道A。然后我们在笔记本电脑上运转PicoScope和设置它在通道A触发，和从通道A的设置按钮挑选“60A电流钳（20A模式）”自界说探头。跟着电扇翻开，在PicoScope显现上我们看到一个受噪声搅扰的歪曲的正弦。

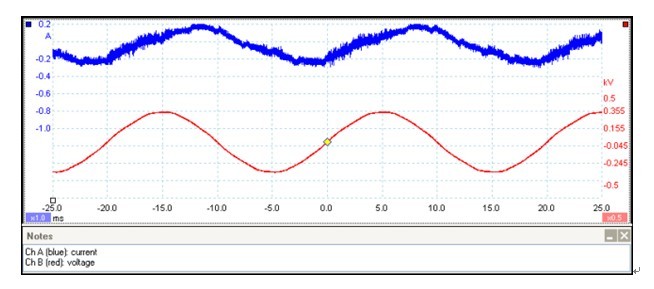

然后我们敞开差分探头，设置它为“x100”增益系数和把它连接到示波器的通道B。用一个“x100”的自界说探头连接到通道B，我们在显现屏幕上看到一个洁净的240V正弦波。

丈量和核算

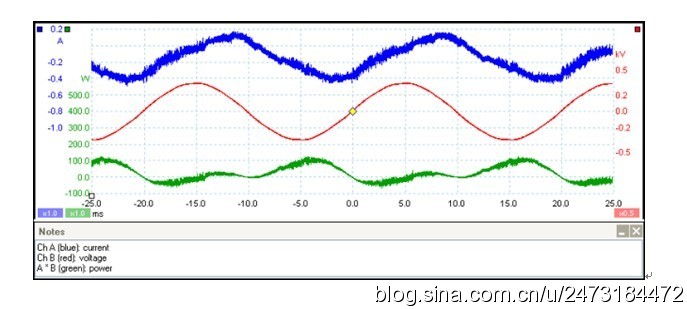

跟着电流和电压轨道以正确的单位显现，然后我们转向PicoScope的数学通道功用上来。这树立一个新的通道，在外表上与输入通道相似但由一个或多个输入的数学函数构成的。在这个测验我们想要核算瞬时功率。经过点击数学通道按钮()翻开数学通道对话框，我们找到“A*B”函数列表和经过勾上复选框激活它。（列出的都是最常见的函数，但如果你想要的函数没有列出来，你能够输入自己的方程。）这给我们第三个通道显现瞬时功率随时刻的改变。默许情况下，PicoScope显现一个“？”作为每一个新的数学通道在纵轴上的单位符号，所以我们改变这个为“W”，瓦特，功率的世界。为了更好的对比我们改变轨道的色彩为绿色。绿色轨道（底部）显现每一个电源周期瞬时功率的改变，取决于电扇电机的旋转和电流的相位。

下一步是添加一些主动丈量。用PicoScope，这是一个简略的工作，点击“添加丈量”按钮()和挑选源通道和丈量类型。我们添加三种丈量：数学通道的DC平均值（因而平均功率），和输入电流和电压的有效值RMS。

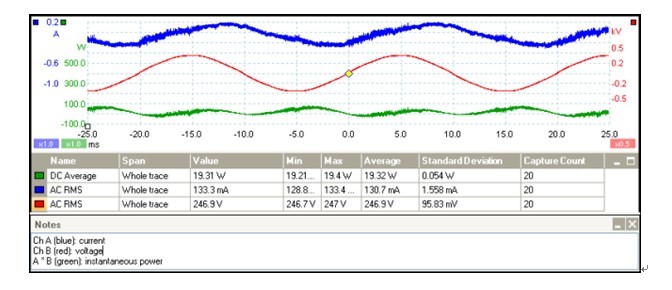

丈量表格显现平均功率大约19W，这是我们等待的这个电扇的最低功率设置。在这儿我们的核算有一个小错误，因为我们核算平均功率是50ms的时刻，这不是周期20ms的整数倍。我们能够经过在屏幕上设置两个标尺相距20ms或40ms和限制在它们之间丈量时刻距离来改进精确度。

核算功率因数

丈量表格的第二和第三排显现电压和电流的有效值。我们现在有满足信息来核算功率因数（pf），界说如下：

pf=PR/ PA

这儿PR是实践功率和PA是视在功率，都是一个周期电源波形的平均功率。

PR= 19.32 W

PA,是视在功率，很简单核算。它界说为电流有效值和电压有效值的乘积，这是我们在表格的第二和第三行得到的：

PA= 0.1307 A x 246.9 V ≈ 32.27 W

所以功率因数是：

pf≈ 19.32 W / 32.27 W ≈0.60

功率因数一般在0到1范围内，0表明纯电感或许电容负载和1表明纯电阻负载。所以大约0.6是我们对小沟通电机希望的一个大约值。

结论：我们现已看到了只需要用一些Pico Technology供给或大多数电子实验室就能够找到的最基本的设备，用PicoScope就能够检查功率波形。用丈量和程序内置的核算功率，就能够很简单地核算出实践功率、视在功率一级功率因数。
