·16 位 ADC 分辨率
选型指导：
|
型号 |
9201A |
9211A |
9221A |
9231A |
|
12GHz采样示波器 |
√ |
√ |
√ |
√ |
|
USB端口 |
√ |
√ |
√ |
√ |
|
LAN端口 |
|
√ |
|
√ |
|
时钟恢复触发 |
|
√ |
√ |
√ |
|
码型同步触发 |
|
√ |
√ |
√ |
|
双信号发生器输出 |
|
√ |
|
√ |
|
TDR/TDT功能 |
|
√ |
|
√ |
|
8GHz光电转换器 |
|
|
√ |
√ |
典型应用：
? 电气标准合规性测试
? 半导体特性描述
? 电信服务和制造
? 计时分析
? 数字系统设计和特性描述
? TDR/TDT测量和分析
? 电子波罩绘制和显示
? 自动化合格/不合格极限测试
? 高速串行总线脉冲响应
免费软件PicoScope9000软件介绍：

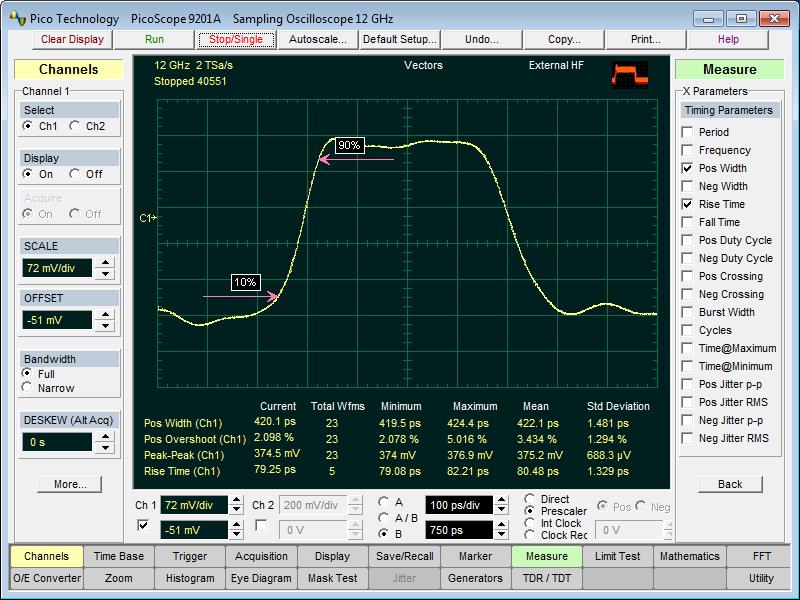

1、自动测量：多达100多种脉冲参数测量，详细了解

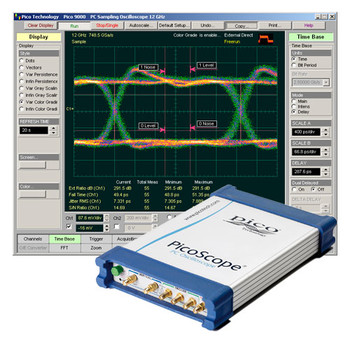

2、眼图：NRZ和RZ，多达30多种眼图参数测量，选配的码型同步触发，用于求眼图的平均数
3、遮罩测试：眼图遮罩，包含SDH/SONET等11种行业标准的130多种标准遮罩，帮助分析抖动和噪声
4、FFT频谱分析：使用一系列窗函数，适用于查找串扰问题，查找模拟波形中非线性放大器造成的失真问题，调整滤波器电路以过滤掉波形中某些谐波，测试系统脉冲响应，以及识别和定位噪声和干扰源。
5、直方图：垂直直方图的用途是测量和特性描述所显示波形的噪音，水平直方图是用于测量和特性描述所显示波形的抖动。
6、二次开发包：PicoScope 9000软件可用作一个独立的示波器程序和一个ActiveX控件。ActiveX控件符合Windows COM模型，并且能够嵌入你的软件内。有Visual Basic (VB.NET)、LabVIEW和Delphi的例程提供给你，但是任何支持COM标准的编程语言或标准都可使用，包括JavaScript和C。
发货清单：
|
型号 |
标配清单 |
|
9201A |
示波器模块，USB2.0线缆，AC适配器，PicoScope9000软件CD，软件快速入门手册，便携箱 |
|
9211A |
示波器模块，TDR/TDT套件，USB2.0线缆，LAN线，AC适配器，PicoScope9000软件CD，软件快速入门手册，便携箱 |
|
9221A |
示波器模块，USB2.0线缆，AC适配器，PicoScope9000软件CD，软件快速入门手册，便携箱 |
|
9231A |
示波器模块，USB2.0线缆，AC适配器，PicoScope9000软件CD，软件快速入门手册，便携箱 |
