整车下线测试台用于车辆下线检测阶段,放置于总装线最后一个工位或是检测线上,设备通过车辆诊断接口与车辆通过CAN总线进行通信,对车辆进行故障诊断、故障码清除、传感器及执行器检测等一系列测试。测试功能可根据实际需求进行扩展。同时对测试信息进行记录,便于车辆出厂管理。
下线检测台架基于工控机,通过PCI总线CAN卡实现CAN总线通信功能。可实现手持式扫描仪扫描零部件信息,便于零部件的统一管理。可实现串口操作微型打印机打印测试结果,下线检测平板台设计方案如图所示。

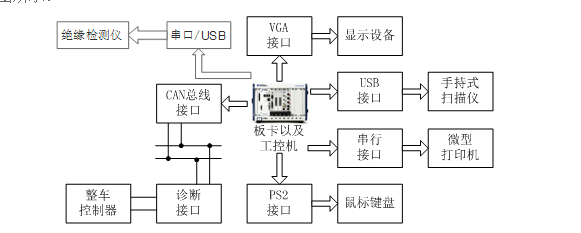

下线测试台架结构示意图
整车下线检测台外观图入下图:

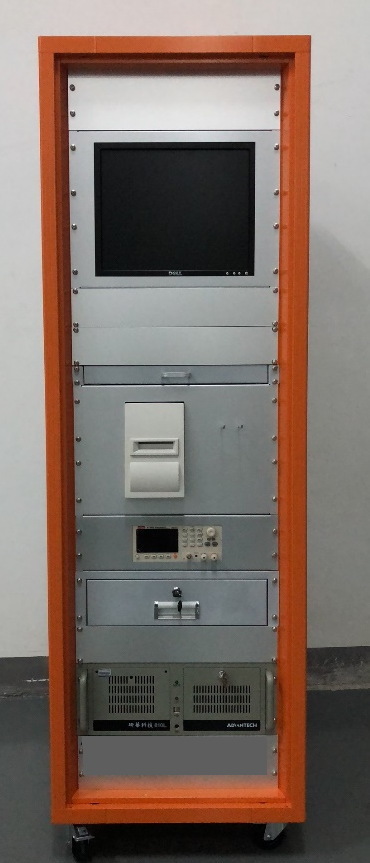

设备外观图
设备硬件清单如下表:
序号 |
内容 |
型号 |
品牌 |
备注 |
1 |
标准19寸机柜 |
38U机柜 |
Schroff |
|
2 |
工业电脑主机 |
IPC-610L |
研华 |
|
3 |
17英寸架上显示器 |
LENOVO |
LENOVO |
|
4 |
CAN总线板卡 |
PCI-1680U |
研华 |
|
5 |
打印机 |
|
惠普 |
|
6 |
无线键鼠 |
无线键鼠 |
罗技 |
|
7 |
无线扫描枪 |
无线扫描枪 |
|
|
8 |
绝缘测试仪 |
AVL safety2000 |
AVL |
|
9 |
各类附件 |
线束、接插件等 |
自制 |
|
下线检测台架通过研华工控机,连接OBD接头、打印机、扫描枪、绝缘检测仪等外设,下线测试台架软件则在此基础上实现以下功能。
1)能够通过UDS协议\自定义协议与车辆进行通信,向车辆中的控制器发送CAN报文,同时接受其反馈CAN报文。
2)能够基于UDS协议读取整车控制器中的故障码DTC列表,并在界面上显示其具体信息;另外可以基于UDS协议清除整车控制器中的历史故障
3)能够通过UDS协议/自定义协议读取各重要参数,为测试人员提供一个便捷的途径来了解车辆情况。
4)能够通过整车控制器UDS协议来控制车身附件的启动停止,从而对车身附件进行测试。
5)能够测试正常绝缘电阻信息、漏电流、等电位等安规信息,并将测试数据记录在工控机硬盘。
6)设备对打印机进行了二次开发,可在上位机软件界面中直接打印测试结果。
